游乐场大量大功率自动化设备的娱乐设备投入使用，给人们带来欢乐的同时也成为游乐场谐波和无功的主要来源，带来了很大的安全隐患。

典型负载：
    游戏乘坐设施：游戏乘坐设施一般会由直流电机或者变频驱动，这类负载会产生大量的谐波。
    表演用电：由于表演用电会有灯光舞美系统，会用到可控硅调光。可控硅调光会产生大量的谐波。
    生活泵房：由于生活水泵由变频驱动，这类负载会产生谐波。
    网络机房：由于网络通讯机房会用到UPS，这类负载会产生谐波。
产生危害：
    1）目前电网存在的谐波电流确实给电网系统造成危害，典型有电容补偿柜电容器毁坏。
    2）存在着谐波放大的情况，变压器二次侧经过电容补偿柜后，放大了11、13次谐波，补偿后是补偿前的几倍甚至上十倍，这是由于电网中存在着谐波引发电容器发生并联而引起的。
    3）3次谐波属于零序电流，该次谐波会在中性线上叠加，导致中性线电流过大而造成发热，从而造成电能损耗。也会配电系统的安全造成一定的隐患。
    4）继电器在谐波影响下不能全面有效地起到保护作用，产生误动或拒动，将严重威胁供配电系统的稳定与安全运行。
    5）随着谐波次数高频率的上升，电缆导体趋肤效应越发明显，从而导致导体的交流电阻增大，使得电缆的允许通过电流减小。
    6）谐波使电力变压器的铜耗增大，减少了实际使用容量。
治理方案：

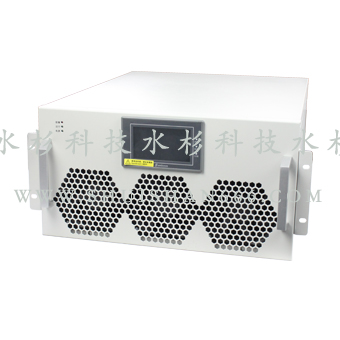

    1.利用SVG实现无功补偿
提高大型游乐场所供电可靠性和电能质量的传统做法是加设晶闸管投切电容、晶闸管控制电抗器和磁控电抗器等无功补偿设备,并采用LC滤波器减小谐波畸变的影响,与传统的无功补偿装置相比,SVG能够实时动态补偿，不会发生过补，欠补，可以稳定系统电压。

    SVG选型：SVG的补偿容量一般按照变压器容量的30%来选择。

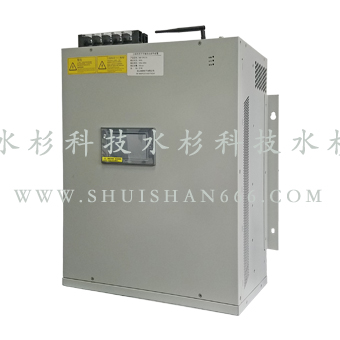

    2.利用APF谐波治理
大型游乐场所用电负荷中,大型变频器驱动设备，需要非常高的安全保障，对于谐波含量的要求极其严格。针对大型游乐场所电网谐波现状,治理谐波的最佳解决方案是采用有源电力滤波技术,一般而言,有源电力滤波装置(受控电流源)与一个产生谐波的负荷并联连接,该受控电流源产生与负荷的谐波电流大小相同相位相反的补偿电流,以此来消除负荷产生的谐波对配电网的影响。

    APF选型：有源滤波器的设计容量=运行电流*电流畸变率

    备注：为了补偿效果更佳，一般留有裕量，因此一般在计算容量乘以1.2作为最后的配置容量。
项目配置方案：
    设备名称：静态无功发生器SVG；有源电力滤波装置
    安装位置：负载进线断路器下端；负载进线断路器下端
    治理方式：就地治理；就地治理
    解决问题：提高功率因数，稳定系统电压，降低线路损耗；滤除谐波电流，提高供电系统可靠性

总结：使用杭州水杉科技生产的电能质量产品后不仅可以保证大型游乐场的谐波电流下降幅度非常明显而且。可以提高现场的功率因数，在容量足够的情况下，现场的电流畸变率将会由23%下降至5%左右。
